【3C行業】手機中框加工解決方案

　　行業加工介紹

　　智能手機的支撐結構——手機中框，用于固定手機屏幕、后蓋板及內部元器件，手機中框材質擁有較高的強度及硬度、較好的耐腐蝕性。中高端智能手機常用的材質有不銹鋼SUS304、SUS316L、鋁合金AL6063、AL7075（航空鋁）。

　　常見的胚料成型工藝有：鍛造、鑄造、鋁擠等。常用的表面處理方式有：拋光+PVD涂層、噴砂+陽極氧化、拉絲等。

　　生產設備

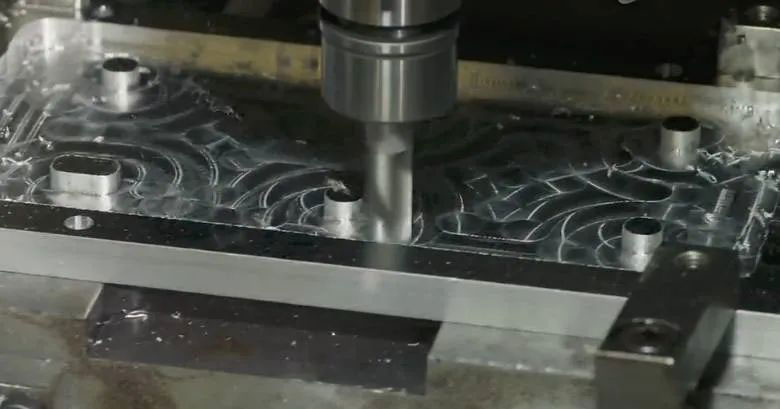

　　數控立式加工中心（CNC），是手機中框加工的主要設備。常用的CNC品牌有FANUC、Brother、精雕、臺群等，通常要求主軸更高轉速高于16000RPM，工作臺行程（500,400,300）mm以上，主軸功率≥3.7KW。

      裝夾系統

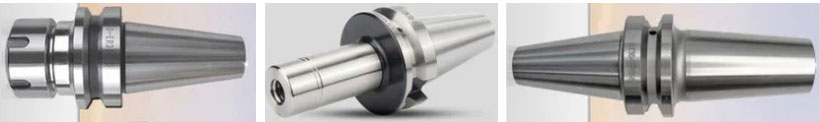

       通常使用BT30刀柄，跳動＜0.01mm，動平衡＜G2.5；常見裝夾方式為彈簧筒夾ER型、無風阻SK型、熱縮型。

工藝和工具（以不銹鋼手機中框為例）

　　加工部位：手機內腔加工

　　加工類型：粗加工

　　加工方式：分層面銑

　　存在問題：手機內腔加工，加工余量大，切削溫度高，金屬去除率要求高；刀具需保持良好的排屑性、抗崩性；通常失效形式為刀具崩刃。

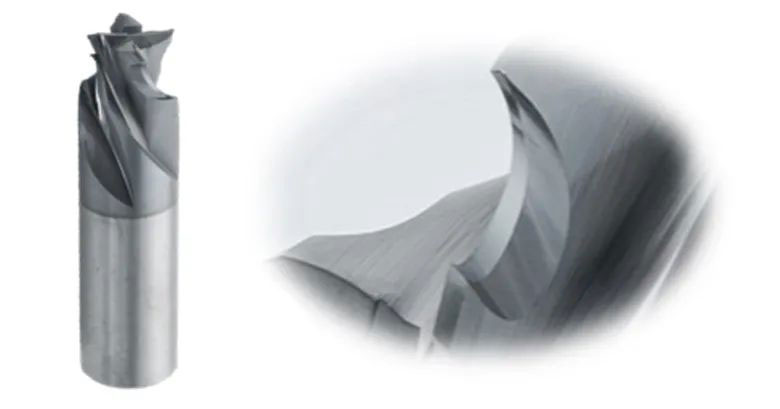

　　解決方案：不銹鋼加工US260系列刀具，采用高溫硬度高、高溫條件下散熱性能好的刀具基體，匹配刀型設計方案及磨削工藝，使得刀具兼具良好的排屑性及抗崩性，從而適用于手機內腔粗加工。

　　加工部位：中框側壁開粗

　　加工類型：粗加工

　　加工方式：側銑

　　存在問題：中框側壁開粗，需要將方型的坯料加工成弧形的手機中框側壁形狀。坯料上下直角部的加工對刀具的沖擊力巨大，極易使刀具出現崩刃失效，壽命較低，刀具成本過高。

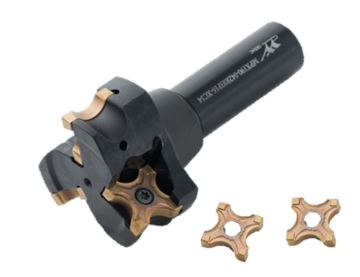

　　解決方案：輪廓刀片搭配刀桿的方案予以解決。輪廓刀片采用全新的牌號，搭配槽型，能夠提高刀片的使用壽命。同時可轉位設計的方案，使刀片可替換，能夠降低刀具使用成本。

　　加工部位：中框側壁精加工加工類型：外觀加工加工方式：側銑

　　存在問題：中框側壁的外觀精加工，對被加工后的表面質量要求高，要求側壁不允許有刀紋、刀線等外觀不良現象。同時對刀具的輪廓度要求較高，以此來保手機產品對輪廓度的要求。

　　解決方案：開發的精加工輪廓外觀刀具，采用超精細的磨削，搭配刃口處理及光滑的涂層，輔以精度的檢測標準，以此實現中框側壁精加工。
